一、 產品簡介

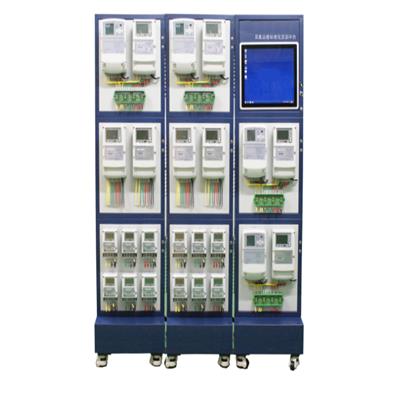

電能表接線智能仿真裝置是我公司全新升級的產品，是在原來的設備的基礎上，完善了錯誤接線類型，升級了本地觸屏恢復功能，設備外觀白蘭鑲嵌，高端大氣。有三個操作工位，可滿足工位相互獨立操作，互不影響。每個工位都可實現各種不同接線方式的電能表接線方式的仿真功能。

電能表接線智能仿真裝置主要培訓對象包括裝表接電工、用電稽查員、用電檢查員，供電系統接表、檢表人員等。

二、 功能特點

1) 每個操作面配置有一個10寸觸屏操作終端，可實現本地獨立接線方式設置和錯誤接線方式自動修改的功能；

2) 數字電源技術，使設備運行更加穩定，功耗近一步降低、運行噪音減少1倍；

3) 支持無紙答題方式，并可實現答題結果的自動評定；

4) 接線數學模型和運算更加完善，可實現數據缺相條件下的向量圖、接線圖、表達式的推 導和運算；

5) 錯誤接線類型更加全面：錯誤接線類型增加電流回路接線任意錯接和接地對計量影響的 功能；

6) 裝置能夠仿真各種三相三線和三相四線電子式或機械式有功、無功電能表聯合接線和電 子式電能表、電子式多功能表接線電能表接線；

7) 裝置能夠仿真三相三線高壓電能表接線（TA三線制和四線制兩種）；

8) 裝置能夠仿真三相四線高、低壓電能表接線（TA四線制、六線制和直接接入式三種）；

9) 裝置能夠仿真電壓互感器一、二次接線；

10) 裝置能夠仿真電流互感器一、二次接線；

11) 裝置能夠用數學模型和邏輯運算方法，通過計算機程序模擬仿真，實現現場中三相三 線、三相四線、TA及TV可能出現的各種接線；

12) 裝置有三個操作面，在A、B、C三面可同時設置不同的電表類型和錯誤接線；

13) 裝置能夠仿真各種三相三線和三相四線電子式或機械式有功、無功電能表聯合接線和 電 子式電能表、電子式多功能表接線電能表接線；

14) 裝置能夠仿真三相三線高壓電能表接線（TA三線制和四線制兩種）；

15) 裝置能夠仿真三相四線高、低壓電能表接線（TA四線制、六線制和直接接入式三 種）；

16) 裝置能夠仿真電壓互感器一、二次接線；

17) 裝置能夠仿真電流互感器一、二次接線；

18) 裝置能夠用數學模型和邏輯運算方法，通過計算機程序模擬仿真，實現現場中三相三 線、三相四線、TA及TV可能出現的各種接線；

19) 裝置有三個操作面，在A、B、C三面可同時設置不同的電表類型和錯誤接線；

20) 裝置能夠任意調整負載的功率因數，在計算機上實時 顯示電能表對應的轉動方向；

21) 裝置接線錯誤涵蓋面廣，能夠仿真上萬種接線錯誤：

22) 程序具有追補電量計算功能，操作人員輸入功率因數后自動計算更正系數，輸入電量 值 后程序自動計算所需追補電量。

23) 程序可以保存并打印試題、向量圖、接線圖、更正系數和追補電量；

24) 裝置可以培訓外勤人員進行現場電能表現場校驗技能培訓，由計算機打印輸出工作報表；

25) 自動繪制實時向量圖，并根據向量圖列出所有可能的接線方式并繪制出接線圖，功率表達式和更正系數，電表運行狀態描述，并可查看。
